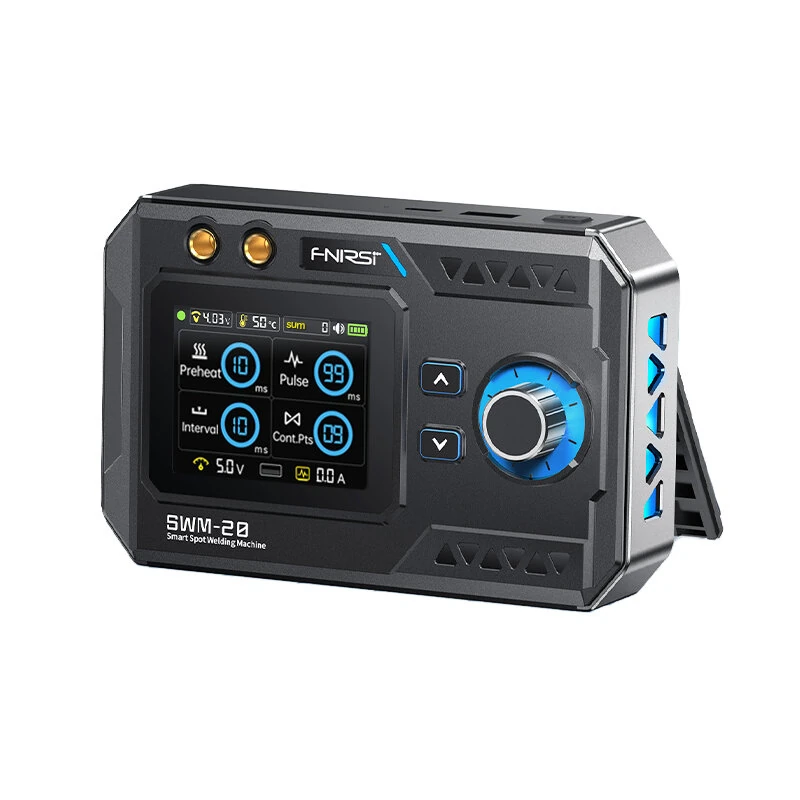

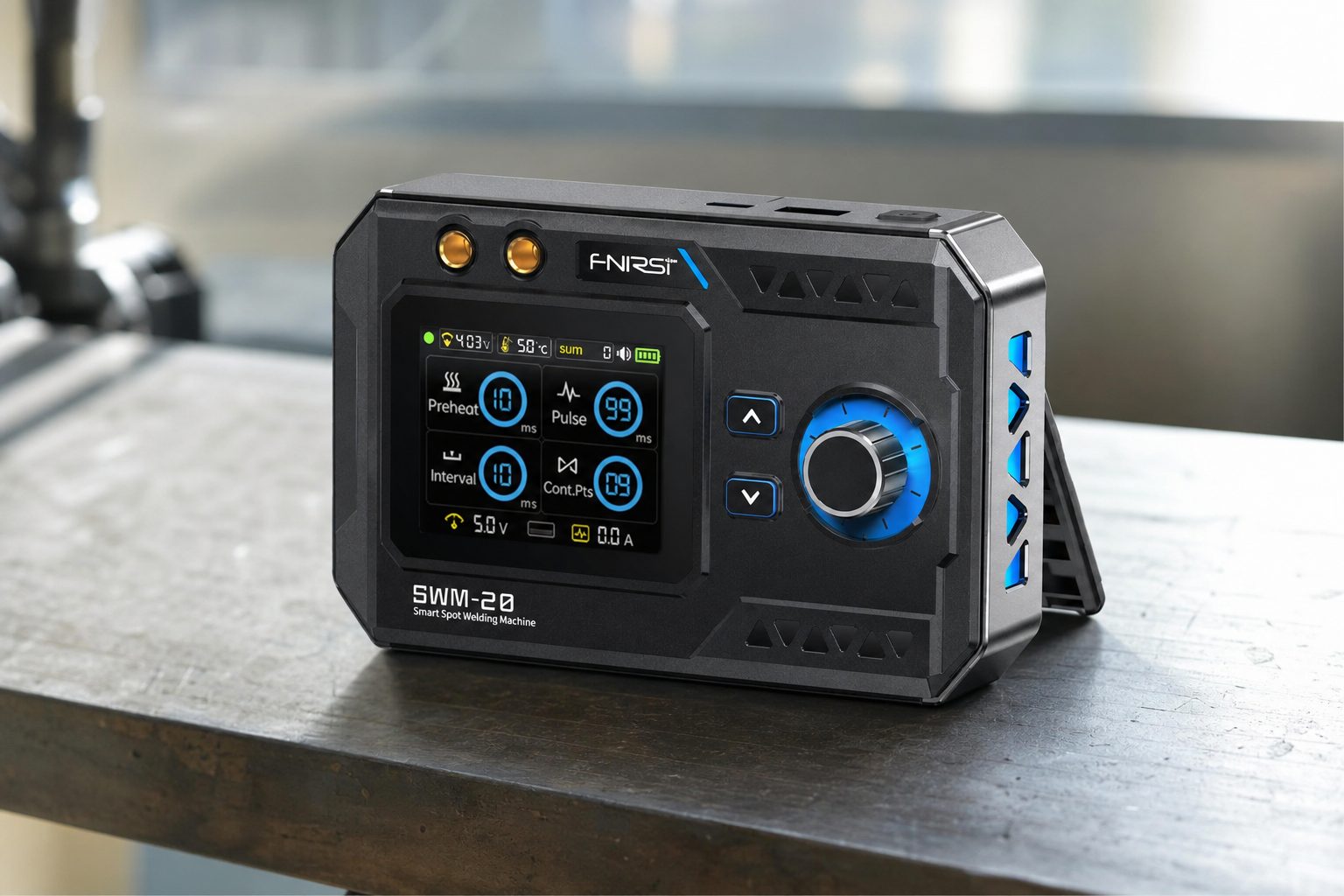

FNIRSI SWM-20 ist ein tragbares Punktschweißgerät mit bis zu 1200 A, Doppelimpulsmodus und 5000-mAh-Akku

FNIRSI SWM-20 ist ein tragbares Punktschweißgerät, das vor allem zum Verbinden dünner Metallstreifen bei der Herstellung und Reparatur von Akkupacks bestimmt ist. Im Vergleich zu einfachen, günstigen Punktschweißgeräten bietet es Doppelimpulsschweißen, einen maximalen angegebenen Strom von 1200 A, ein 2,4-Zoll-TFT-Display, eine detaillierte Impulseinstellung und einen eingebauten 5000-mAh-Akku.

Der größte Vorteil ist, dass der Benutzer nicht nur mit einigen wenigen voreingestellten Leistungsstufen arbeiten muss. Das SWM-20 ermöglicht die Einstellung von Vorwärmung, Hauptimpuls, Intervall und Anzahl der Schweißpunkte, wodurch es sich besser an verschiedene Materialien und Stärken anpassen lässt.

Doppelimpulsschweißen hat eine praktische Bedeutung

FNIRSI verwendet ein Dual-Pulse-System. Der erste Impuls soll die Kontaktfläche vorbereiten und den Einfluss von Oxidation begrenzen, der zweite Impuls erzeugt dann die eigentliche Verbindung.

Beim Punktschweißen von Batteriestreifen ist Konsistenz sehr wichtig. Ein zu schwacher Punkt kann sich mit der Zeit lösen, ein zu starker Impuls kann den Streifen durchbrennen oder die Zelle unnötig erhitzen.

Genau deshalb ist die Möglichkeit einer feinen Einstellung nützlicher als lediglich die Marketingangabe des maximalen Stroms.

Maximaler Strom 1200 A

Der Hersteller gibt einen Spitzen-Schweißstrom von bis zu 1200 A an.

Bei einem ähnlichen Gerät handelt es sich nicht um einen Dauerstrom, sondern um einen sehr kurzen Impuls. Das tatsächliche Ergebnis hängt von der Streifenstärke, dem Material, der Sauberkeit der Kontakte, dem Druck der Elektroden und der eingestellten Zeit ab.

Das SWM-20 ist daher für dünne Streifen geeignet und nicht als Ersatz für ein klassisches Schweißgerät für Stahlkonstruktionen.

Welche Materialien kann es verarbeiten?

Die offiziellen technischen Daten unterscheiden die maximalen Dicken je nach Material:

Diese Werte sind als obere Grenzwerte des Herstellers zu verstehen. Beim Arbeiten mit Batterien ist es besser, zunächst Versuchsschweißungen auf demselben Material durchzuführen, bevor direkt an den Zellen geschweißt wird.

Sehr umfangreiche Einstellmöglichkeiten

Das SWM-20 bietet mehr als eine einfache Auswahl „schwach / mittel / stark“.

Einstellen lassen sich unter anderem:

• Vorwärmung von etwa 1 bis 10 ms,
• Hauptimpuls von etwa 1 bis 99 ms,
• Intervall zwischen den Impulsen,
• Anzahl der wiederholten Schweißpunkte,
• Verzögerung der Aktivierung,
• Abstand zwischen wiederholten Schweißstellen.

Der Hersteller spricht von mehr als 10.000 Kombinationen von Einstellungen. In der Praxis ist wesentlich, dass der Benutzer die Parameter an den jeweiligen Streifen anpassen kann.

2,4-Zoll-TFT-Display

Die Vorderseite besteht aus einem 2,4″ Farb-TFT-Display mit einer Auflösung von 320 × 240 px.

Es zeigt die eingestellten Parameter, Spannung, Temperatur und den Betriebszustand an. Die Steuerung erfolgt über einen Drehgeber und physische Tasten.

Das ist ein angenehmer Unterschied zu einfachen Punktschweißgeräten mit wenigen LEDs, bei denen der Benutzer oft nicht genau weiß, was eingestellt ist.

5000-mAh-Akku und etwa 1500 Schweißpunkte

Das SWM-20 verfügt über einen eingebauten Akku mit einer Kapazität von 5000 mAh. Der Hersteller gibt bis zu etwa 1500 Schweißzyklen pro Ladung an, wenngleich die tatsächliche Anzahl vom Impulsintensität abhängt.

Das Laden erfolgt über USB-C bei 5 V / 2,1 A.

Praktisch ist, dass das Gerät auch als 5 V / 2,1 A Powerbank benutzt werden kann.

Kupfer-Schweißstifte

Die Schweißstifte verwenden Kontaktteile aus 99,9 % Kupfer, was hilft, den elektrischen Widerstand zu verringern und Wärme abzuführen.

Der Hersteller gibt die Stiftlänge mit etwa 32 cm an und im Lieferumfang sind auch Ersatzspitzen enthalten.

Acht Schutzfunktionen

FNIRSI gibt Schutz gegen folgende Gefahren an:

• Überhitzung,
• Unterspannung,
• Überladung,
• Tiefentladung,
• Kurzschluss,
• niedrige Temperatur,
• Stöße,
• Probleme mit der Spannungsstabilisierung.

Bei der Arbeit mit Li-Ionen-Zellen ist dennoch Vorsicht geboten. Ein Punktschweißgerät arbeitet mit sehr hohem Impulsstrom und falsch angesetzte Elektroden können einen Kurzschluss verursachen.

Was sagen die Nutzer?

Die Erfahrungen von Besitzern des SWM-20 sind meist positiv, besonders beim Schweißen von Nickelstreifen.

Eine wiederkehrende praktische Bemerkung ist, dass man Anfangs Zeit investieren sollte, um die richtigen Einstellungen für das jeweilige Material zu finden. Ein Nutzer berichtete zum Beispiel, dass er bei 0,15 mm reinem Nickel die Kombination von Vorwärmung und Hauptimpuls mehrfach anpassen musste, bis eine feste Verbindung entstand.

Das ist kein Nachteil des Geräts selbst, sondern eine natürliche Eigenschaft eines einstellbaren Punktschweißgeräts.

Hauptparameter des FNIRSI SWM-20

Für wen ist das SWM-20 geeignet?

Am meisten Sinn macht es für Nutzer, die Akkupacks reparieren oder zusammensetzen, mit Nickelstreifen arbeiten oder kleine, präzise Punktschweißungen benötigen.

Für absolute Anfänger sind das Display und die vorinstallierten Modi vorteilhaft, doch vor der Arbeit mit Li-Ionen-Zellen sollte man die Einstellungen an sicherem Testmaterial üben.

Lohnt sich das FNIRSI SWM-20?

Das SWM-20 ist vor allem interessant, weil es sehr feine Einstellmöglichkeiten, Doppelimpulsschweißen und ein tragbares, akkubetriebenes Design kombiniert.

Wenn du hauptsächlich Nickelstreifen an Zellen schweißen möchtest, bietet es mehr Kontrolle als einfache, günstige Punktschweißgeräte. Die Leistung von 1200 A sollte nicht als allein entscheidende Angabe betrachtet werden – wertvoller ist die Möglichkeit, das Timing präzise einzustellen und dieselbe hochwertige Verbindung wiederholt herzustellen.
