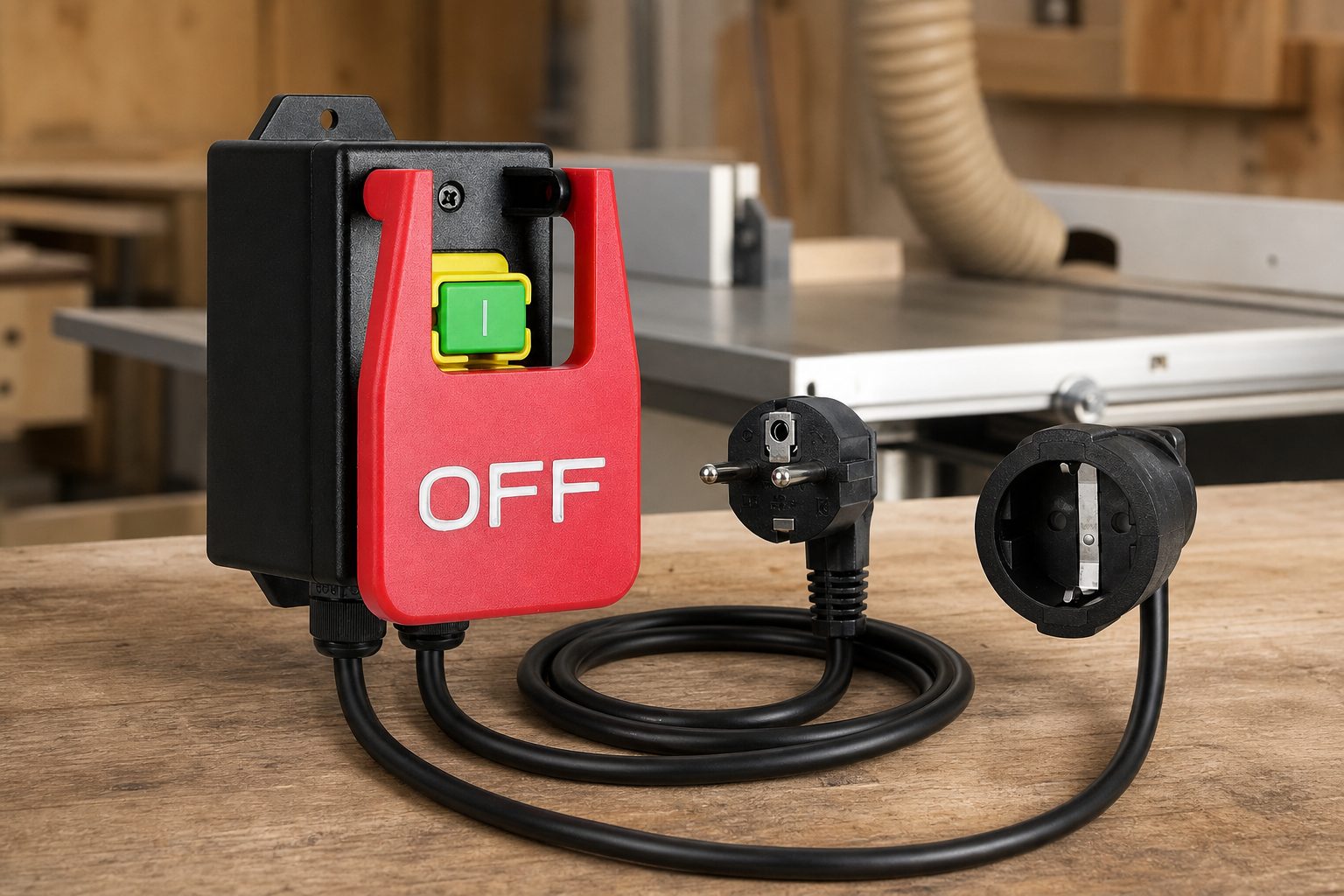

220 V / 16 A NVR-Sicherheitsschalter mit großem STOP-Hebel erhöht die Sicherheit von Frästisch, Säge oder Bohrmaschine

Dieser Typ NVR-Sicherheitsschalter ist für Werkstattmaschinen gedacht, die sich praktischer mit einem externen Schalter bedienen lassen, als direkt zum Schalter am Werkzeug selbst zu greifen.

Ein typisches Beispiel ist eine Oberfräse, die umgekehrt in einem Frästisch montiert ist.

Mit dem großen roten Hebel lässt sich die Maschine schnell mit der Hand, dem Unterarm oder dem Knie ausschalten, und die No-Volt-Release-Funktion soll verhindern, dass die Maschine nach der Rückkehr der Stromversorgung automatisch wieder anläuft.

Was bedeutet No-Volt Release?

Bei einem gewöhnlichen mechanischen Schalter kann folgendes gefährliches Szenario eintreten:

Die Maschine läuft, der Strom fällt aus, der Motor bleibt stehen, aber der Schalter bleibt in der Position ON.

Wenn die Stromversorgung wiederhergestellt ist, kann die Maschine unerwartet anlaufen.

Ein NVR-Schalter „fällt“ bei einem Stromausfall ab und bleibt nach der Rückkehr des Stroms ausgeschaltet.

Der Benutzer muss die grüne START-Taste erneut bewusst drücken.

Genau das ist die wichtigste Sicherheitsfunktion.

Großer roter STOP-Hebel

Bei einem Frästisch oder einer Tischkreissäge ist es im Notfall nicht ideal, nach einem kleinen Schalter unter der Arbeitsplatte suchen zu müssen.

Die große rote Abdeckung/der große rote Paddle dient als schnell erreichbarer STOP.

Professionelle Hersteller von Routertischen verwenden dasselbe Prinzip und empfehlen, den Schalter an der Vorderseite des Arbeitsplatzes anzubringen, wo er leicht erreichbar ist.

Für einen Frästisch ist ein externer Schalter sehr praktisch

Bei einer herkömmlichen Handoberfräse, die in einem Tisch montiert ist, befindet sich der Originalschalter meist unter der Platte.

Ohne externen Schalter muss der Benutzer:

• unter den Tisch greifen,
• den Blick vom Werkstück abwenden,
• die Hand dem rotierenden Werkzeug nähern.

Ein externer NVR-Schalter löst dieses Problem.

Die angegebenen 220 V / 16 A müssen im Verhältnis zum Motor beurteilt werden

Ein bestimmtes generisches Modell wird mit der Kennzeichnung 220 V / 16 A verkauft.

Bei einem anonymen Produkt fehlt jedoch eine unabhängige, vom Hersteller veröffentlichte technische Dokumentation, anhand derer sich eine langfristige Schaltung der vollen 16-A-Last überprüfen ließe.

Zum Vergleich: Renommierte NVR-Schalter für Routertische verwenden häufig einen niedrigeren garantierten Dauerstrom, zum Beispiel 12–13 A bei 230 V.

Daher ist es sinnvoll, eine Leistungsreserve einzuplanen und einen günstigen generischen Schalter nicht an der Grenze seines Nennstroms zu betreiben.

Bei Motoren ist der Anlaufstrom höher

Ein Elektromotor kann beim Anlauf kurzfristig deutlich mehr Strom aufnehmen als im normalen Betrieb.

Das bedeutet, dass es nicht genügt, nur auf die Angabe 16 A zu achten.

Wichtig ist auch, ob die Kontakte für eine induktive Motorlast und wiederholte Starts ausgelegt sind.

Bei einer sehr leistungsstarken Maschine empfiehlt sich ein Schalter oder Schütz, das speziell für Motorlasten ausgelegt ist.

Nicht jede moderne Maschine ist mit einem externen NVR kompatibel

Manche neuen Elektrowerkzeuge mit Elektronik verfügen über einen eigenen Wiederanlaufschutz.

Nach einer Unterbrechung der Stromversorgung ist ein erneutes Drücken des eigenen Schalters erforderlich.

Wenn du eine solche Maschine „eingeschaltet“ lässt und die Stromversorgung über einen externen NVR steuerst, lässt sie sich nach einem Stromausfall möglicherweise nicht über die externe Taste wieder starten.

Renommierte Hersteller weisen ausdrücklich auf dieses Problem hin.

Vor der Montage sollte daher das Verhalten des konkreten Werkzeugs überprüft werden.

Plug-and-play-Bauweise vereinfacht die Montage

Ein Vorteil dieses Gerätetyps ist, dass der Benutzer die Motor-Maschine selbst nicht auseinanderbauen muss.

Die Fräse oder Säge wird in die Ausgangssteckdose des Schalters eingesteckt, anschließend wird der Schalter an das Stromnetz angeschlossen.

Auch bei einem Plug-and-play-Produkt muss die Montage mechanisch stabil sein.

Der Schalter darf sich nicht frei auf der Werkbank bewegen.

Wo sollte er montiert werden?

Der beste Platz ist:

• an der Vorderseite der Maschine,
• in Reichweite der Hand oder des Knies,
• außerhalb des Materialwegs,
• so, dass er nicht versehentlich betätigt werden kann.

Ein großer STOP-Hebel ist nur dann sinnvoll, wenn er tatsächlich schnell erreichbar ist.

NVR ersetzt keine anderen Sicherheitseinrichtungen

Ein solcher Schalter behebt nicht:

• eine fehlende Sägeblattabdeckung,
• eine unsachgemäß eingespannte Fräse,
• eine fehlende Absaugung,
• ungeeignete Schiebevorrichtungen,
• das Fehlen eines Augenschutzes.

Er ist ein Bestandteil des gesamten Sicherheitssystems.

Hauptmerkmale eines generischen NVR-Schalters

Was sagen Benutzer ähnlicher NVR-Systeme?

Tischler schätzen vor allem, dass sie nicht unter den Routertisch greifen müssen.

In einer Notsituation ist eine große STOP-Taste deutlich besser als der kleine Originalschalter des Werkzeugs.

Bei günstigen anonymen Schaltern sollte man jedoch die Qualität der Steckdosen, Kontakte und des Kunststoffgehäuses überprüfen.

Für wen ist er geeignet?

Am sinnvollsten ist er für:

• einen selbst gebauten Routertisch,
• einen Frästisch,
• eine stationär befestigte Bohrmaschine,
• eine kleinere Säge,
• andere fest installierte Werkstattwerkzeuge.

Lohnt sich ein NVR-Sicherheitsschalter?

Das NVR-Prinzip selbst ist eindeutig sinnvoll.

Der Schutz vor unerwartetem Wiederanlauf und ein großer Not-Aus sind echte Sicherheitsvorteile.

Bei diesem konkreten anonymen 16-A-Modell ist bei der maximalen Last jedoch Vorsicht geboten, da sich dazu keine unabhängige, vom Hersteller garantierte Eignung für Motorlasten ohne Weiteres finden lässt.

Für eine teure oder sehr leistungsstarke Maschine würde ich einen NVR von einem Hersteller mit klarer technischer Dokumentation und Zertifizierung bevorzugen.
