5 Min. Lesezeit
11-teiliges Messing-Kopierhülsen-Set für die Oberfräse erleichtert präzises Schablonenfräsen, doch die Porter-Cable-Kompatibilität muss geprüft werden
Messing-Kopierhülsen für die Oberfräse sind ein einfaches Schreinersystem, mit dem sich die Fräse an einer Schablone entlangführen lässt, ohne dass die Schneide selbst die Schablone berührt.
pandealia.euDie besten Gutscheine chinesischer Shops, Preise und Preisverläufe an einem Ort.Messing-Kopierhülsen für die Oberfräse sind ein einfaches Schreinersystem, mit dem sich die Fräse an einer Schablone entlangführen lässt, ohne dass die Schneide selbst die Schablone berührt.

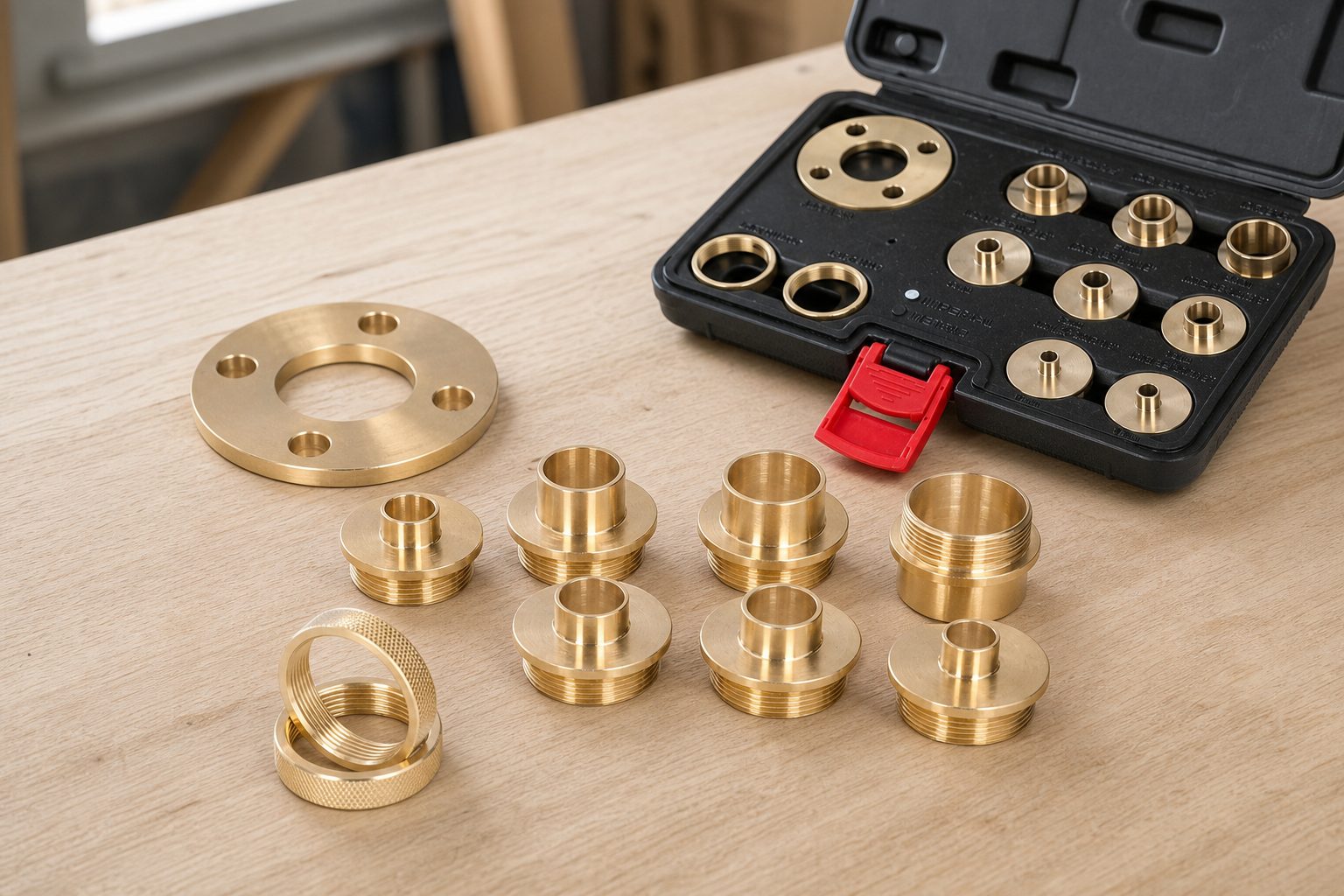

Dieses 11-teilige Set verwendet das klassische Porter-Cable-Style-Maß und enthält Führungsbuchsen mit mehreren Durchmessern, Befestigungsmuttern und – je nach Set – auch ein Zentrier- oder Fräselement.
Bei vergleichbarem Zubehör sind die Bearbeitungsgenauigkeit und die Kompatibilität mit der Oberfräsenbasis am wichtigsten. Es handelt sich nicht um einen universellen Standard, der automatisch auf jede Oberfräse passt.
Wie funktioniert eine Führungsbuchse?
Die Kopierhülse wird in der Basis der Oberfräse montiert.
Ihr zylindrischer Ansatz ragt unter der Basis hervor und liegt bei der Arbeit an der Kante der Schablone an.
Die Fräse dreht sich innerhalb der Hülse.
Die resultierende Form ist daher nicht exakt mit der Öffnung der Schablone identisch – zwischen Fräse und Hülse entsteht ein Offset.
Dieser Offset muss beim Schablonenfräsen berücksichtigt werden.
Porter-Cable-Style ist weit verbreitet, aber nicht absolut universell
Dieser Hülsentyp verwendet ein als Porter-Cable-Style bezeichnetes Maß.
Viele Oberfräsen unterstützen es direkt oder über eine Universal-Subbase.
Einige Marken verwenden jedoch eigene Maße.
Bei Festool, Bosch, Makita oder anderen Systemen kann ein Adapter erforderlich sein.
Unabhängige Nutzererfahrungen mit einem ähnlichen 11-teiligen Set berichten beispielsweise von Kompatibilität mit Porter-Cable und ausgewählten Makita-Basen, jedoch nicht automatisch mit jeder Festool-Oberfräse ohne Adapter.
Messing hat gute Eigenschaften für eine Führungsbuchse
Messing ist bei Template Guides beliebt, weil es:
- nicht wie gewöhnlicher Stahl korrodiert,
- eine glatte Oberfläche hat,
- sich gut bearbeiten lässt,
- bei Kontakt mit der Schablone relativ schonend ist,
- eine ausreichende Steifigkeit aufweist.
Die Qualität der Bearbeitung ist jedoch wichtiger als das Material allein.
Ist die Hülse exzentrisch, folgt die Fräse der Form nicht präzise.
Die Zentrierung gegenüber der Fräse ist entscheidend
Nach der Montage der Hülse muss überprüft werden, ob ihre Öffnung zur Spindel der Oberfräse zentriert ist.
Liegt die Hülse 0,5 mm neben der Mitte, kann das Ergebnis je nach Bewegungsrichtung einen unterschiedlichen Offset aufweisen.
In der professionellen Praxis wird daher ein Zentrierdorn oder -kegel verwendet.
Enthält das Set ein Zentrierelement, empfiehlt es sich, dieses bei jedem Wechsel der Basis zu verwenden.
Die Schablone muss dicker sein als der Überstand des Ansatzes
Eine unabhängige Bewertung eines ähnlichen Sets weist auf ein praktisches Problem hin:
Bei einer sehr dünnen Schablone kann der Ansatz der Hülse durch die gesamte Schablone hindurchragen und das Werkstück berühren.
Das verhindert eine korrekte Führung.
Bei der Arbeit ist daher Folgendes erforderlich:
1. die Länge des Führungsansatzes messen, 2. eine ausreichend dicke Schablone verwenden, 3. die Frästiefe so einstellen, dass die Hülse nicht im Weg ist.
Bei 6 mm dünnem Sperrholz kann manche Hülse bereits zu lang sein.
Wofür sind die verschiedenen Durchmesser gedacht?
Eine kleinere Hülse eignet sich für:
- kleine Öffnungen,
- detailreiche Schablonen,
- feine Ornamente.
Eine größere Hülse:
- eignet sich besser für große Fräser,
- hat eine größere Kontaktfläche,
- kann bei großen Schablonen stabiler sein.
Die Wahl hängt vom Fräserdurchmesser und dem gewünschten Offset ab.
Der Offset lässt sich einfach berechnen
Hat die Führungsbuchse einen Außendurchmesser von 16 mm und der Fräser einen Durchmesser von 8 mm, beträgt der Offset:
(16 − 8) / 2 = 4 mm.
Die Schablone muss also um 4 mm von der gewünschten Kante des fertigen Schnitts versetzt werden.
Bei der Herstellung eigener Schablonen bildet diese Berechnung die Grundlage.
Der große Vorteil ist die Wiederholgenauigkeit
Eine Führungsbuchse ist besonders dann sinnvoll, wenn dieselbe Form wiederholt gefertigt wird.
Anwendungen:
- Zapfenlöcher,
- Scharniertaschen,
- Einlagen,
- Beschriftungen,
- Schablonenöffnungen,
- Formen kopieren,
- mehrere identische Teile herstellen.
Ohne Hülse müsste ein Bündigfräser mit Anlaufring oder eine andere Technik verwendet werden.
Die Hülse schützt die Schablone vor dem Fräser
Die Schneide berührt die Schablone nicht.
Das ist bei Schablonen aus MDF, Acryl oder Sperrholz von Vorteil.
Ein Fräser mit Anlaufring kann die Schablonenkante bei einem Fehler oder Spiel beschädigen. Die Hülse überträgt den Kontakt über eine glatte Messingoberfläche.
Unabhängige Bewertungen des günstigen Sets sind überraschend gut
Nutzer bewerten die Verarbeitung dieses 11-teiligen Sets überwiegend sehr positiv.
Wiederholt genannt werden:
- präzise Bearbeitung,
- gute Verpackung,
- leichtgängige Gewinde,
- gutes Verhältnis zwischen Preis und Anzahl der Hülsen.
Bei günstigem Zubehör sollte man nach dem Auspacken jedoch Folgendes überprüfen:
- Grate,
- Rundlauf,
- Gewinde,
- Planheit der Mutter.
Es ist nicht nötig, alle 11 Teile gleichzeitig zu verwenden
Das Set enthält mehrere Durchmesser, weil unterschiedliche Projekte verschiedene Kombinationen erfordern.
In der Werkstatt kommt es oft vor, dass Nutzer regelmäßig nur 2–3 Größen verwenden und die übrigen als Reserve behalten.
Der Vorteil eines Komplettsets ist, dass beim nächsten Projekt bereits die passende Größe verfügbar ist.
Die wichtigsten Merkmale des 11-teiligen Sets
| Parameter | Wert |
|---|---|
| Typ | Kopierhülsen für die Oberfräse |
| Material | Messing |
| Anzahl der Teile | 11 |
| Standard | Porter-Cable-Style |
| Anwendung | Schablonenfräsen |
| Kompatibilität | direkt oder je nach Oberfräse über einen Adapter |
| Vorteil | präziser und wiederholbarer Offset |
Für wen ist das Set geeignet?
Am sinnvollsten ist es für Schreiner, die:
- mit Schablonen arbeiten,
- Scharniere oder Zapfenlöcher fräsen,
- wiederholt gleiche Teile herstellen,
- eine kompatible Oberfräsenbasis haben.
Lohnt sich ein Messing-Set mit Führungsbuchsen?
Wenn die Oberfräse den Porter-Cable-Standard unterstützt: ja.
Für relativ wenig Geld bietet es ein System, das bei Schablonenarbeiten sehr vielseitig ist.
Am wichtigsten sind die richtige Zentrierung und die Berechnung des Offsets. Die Hülse allein sorgt nicht für Präzision, wenn sie falsch montiert oder die Schablone nicht auf ihr Maß ausgelegt ist.
